Застава МРАП М20 6×6
Противминско оклопно возило 6×6 за превоз трупа, патролне задатке и истурање пешадијских јединица на ризичном терену и у урбаној средини.
- Посада
- 15
- 3 + 12 чланова
- Највећа маса
- 22 t
- Снага
- 340 kW
- Cummins ISLe 8.9
- Заштита
- STANAG IV
- балистичка заштита
Приказ на терену
М20 у покрету
Погледајте приказ покретљивости М20 МРАП и способности заштићеног транспорта трупа на терену.

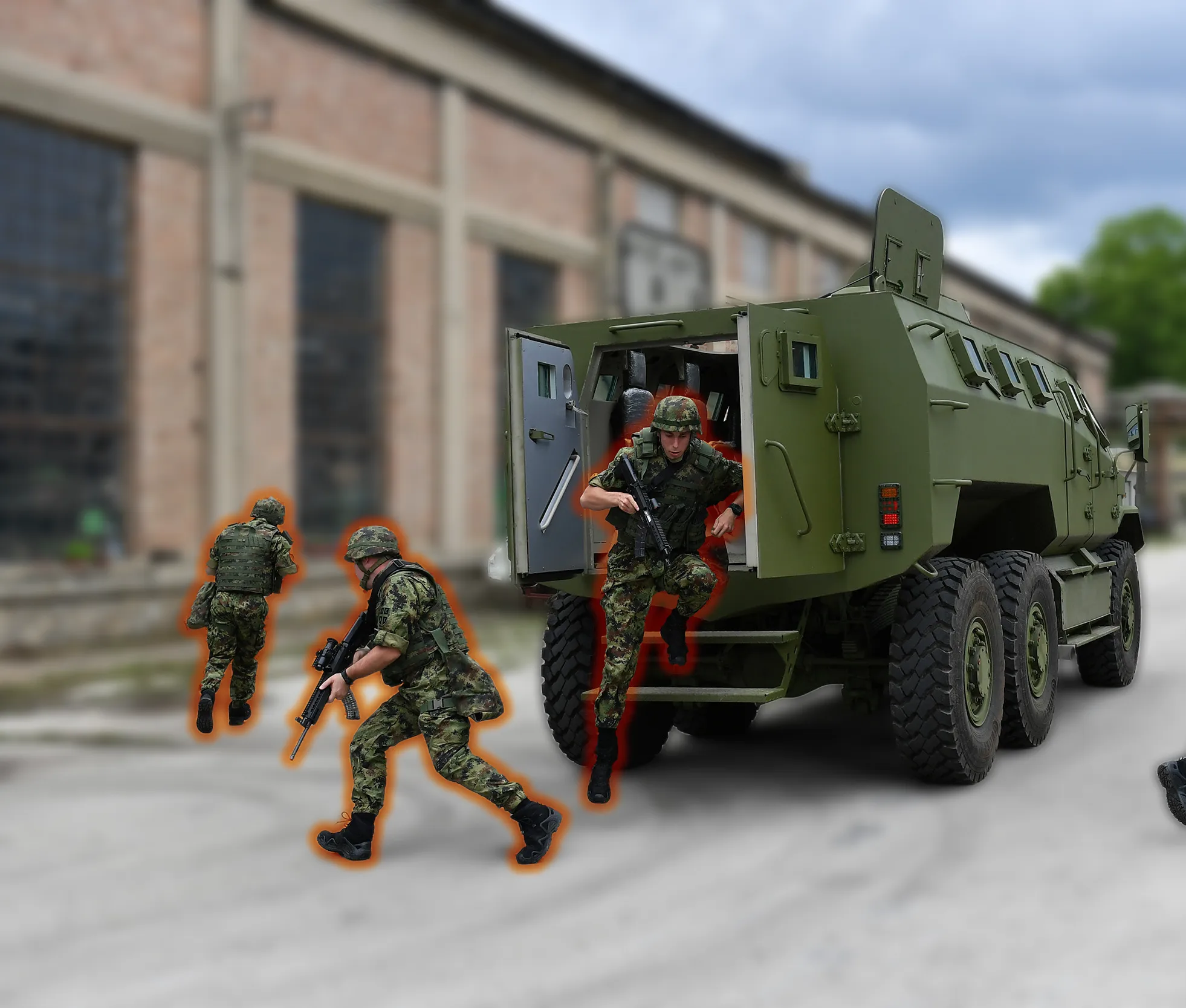

Капацитет људства
3 + 12 војника
М20 превози комплетан пешадијски састав у једном заштићеном возилу. Возилом управљају возач, командир и нишанџија, док се 12 искрцних војника превози у задњем одељењу.
Овакав распоред држи одељење на окупу од покрета до искрцавања и омогућава бржи долазак и координисано дејство на циљу.
- Укупан капацитет
- 15
- Посада возила
- 3
- Искрцно одељење
- 12

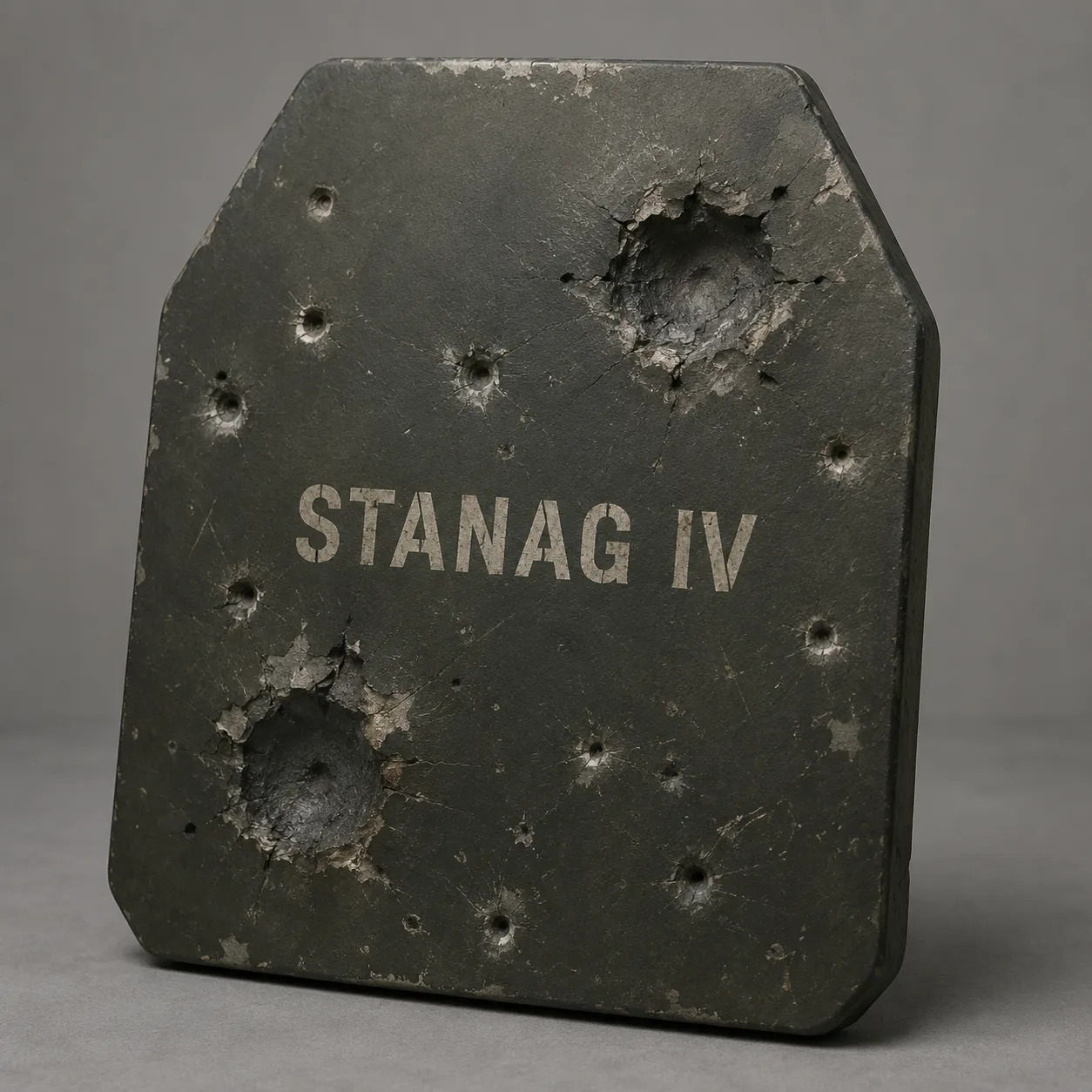

Балистичка заштита
STANAG 4569 — ниво IV
STANAG 4569 дефинише нивое заштите посаде логистичких и лаких оклопних возила. Балистичко испитивање за ниво IV користи панцирно-запаљиви пројектил API/B32 калибра 14,5 × 114 mm при номиналној ударној брзини од 911 ± 20 m/s, што одговара даљини дејства од 200 m.
Противминска заштита се класификује одвојено као 4a и 4b: противтенковска мина еквивалента 10 kg ТНТ испод било ког точка, односно испод средине оклопног тела.
- Балистичка претња
- 14,5 × 114 mm
- пројектил API/B32
- Ударна брзина
- 911 ± 20 m/s
- Минска експлозија — 4a/4b
- 10 kg TNT
Преживљавање посаде
Пројектован за отпорност на мине
Доњи део оклопног тела обликован је тако да усмерава енергију експлозије даље од заштићеног простора посаде. Ова противминска геометрија представља основу концепције М20 МРАП.
Седишта за војнике ослоњена на кров и пројектована да апсорбују енергију помажу у изолацији посаде од удара и вибрација, док „run-flat“ умеци омогућавају наставак кретања након оштећења пнеуматика.
- Оклопно тело
- Усмерава ударни талас
- Седишта
- Апсорбују енергију
- Пнеуматици
- run-flat
Карактеристике
Технички профил
Формула погона
6×6
Мотор
Cummins ISLe 8.9
340 kW
Мењач
Allison 3000S
Разводник погона
ZF Steyr 1600/396
Највећа брзина
95 km/h
Аутономија
600 km
са резервоаром од 200 l
Савладавање успона
60%
Основно наоружање
12,7 mm
турела за прихват митраљеза
Примена
Оперативне улоге
Транспорт трупа
Дејство у урбаној средини
Патролни задаци
Заштићено кретање колоне

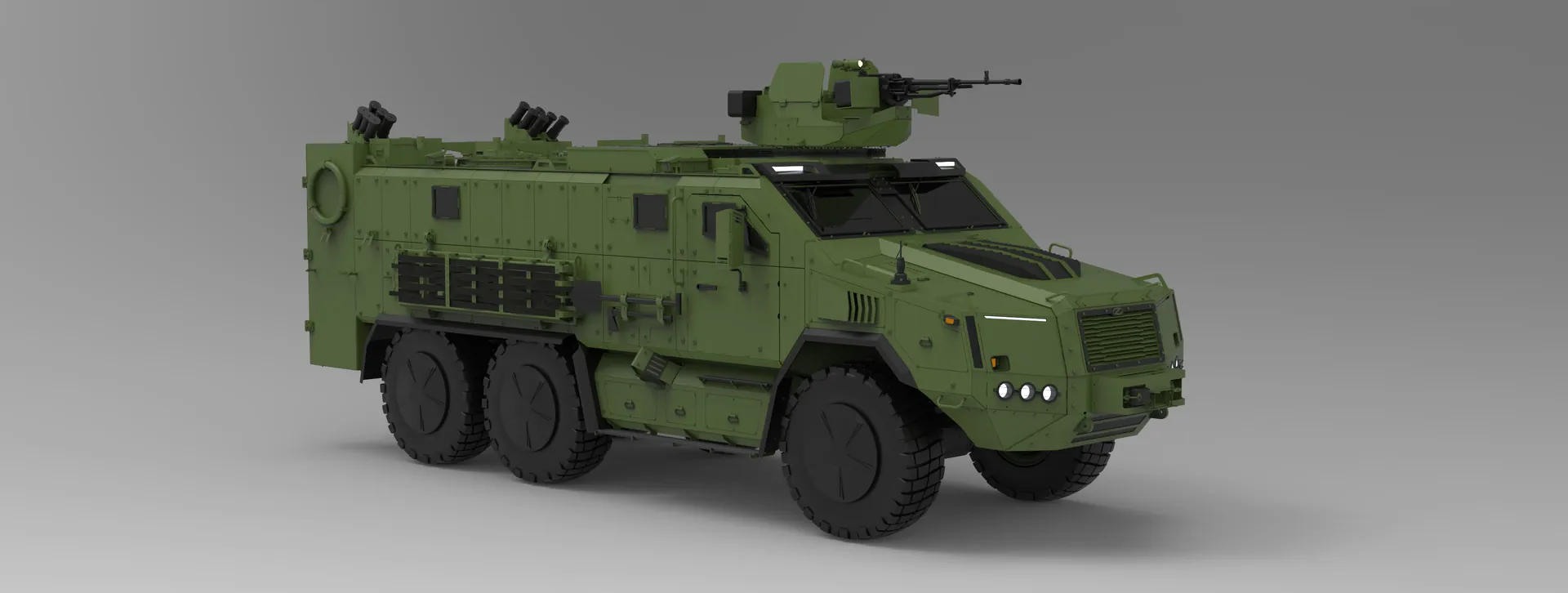

Приказ 360°
Истражите сваки угао
Погледајте М20 МРАП са свих страна помоћу интерактивног приказа возила.
